Freins à disques arrières cj7

[Scalou&Stéphie]

Y a longtemps que ça me trotte dans la tête , installer des disques sur le pont ar
Allez Google , cherche des photos de ce montage !! Oh p'tin y a de tout ! Du top montage aux bidouilles du gars qui raccorde un embout de 3/8x24 (9,52 mm) sur un étrier en 10x1

C'est parti pour la recherche de pièces à adapter ...
Les disques , certains te diront : LADA ,. pas d'ac ,. Flasque porte goujons de roue fait 180 mm de diamètre , entraxe goujon 139,7 ou 6 suivant l'heure

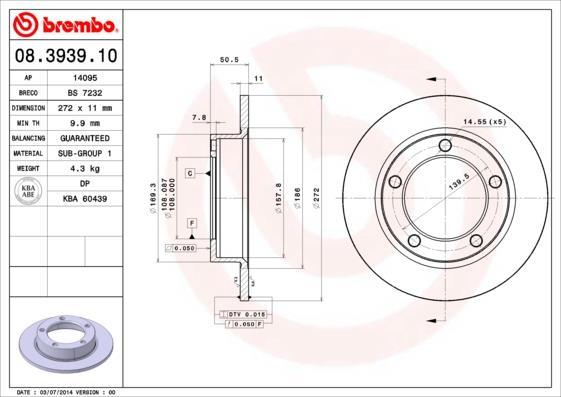

Voilà les côtes pour lada niva pas partout


Vu la côte intérieur , ça passe pas !!


Maintenant pour suskiki


Beh voilà , y a moins à gratter , à peine 3mm adopté

Je passe au étrier ou pince
Quel modèle choisir ??
Citroen BX ,. Liquide différent, pas compatible avec dot 4 , introuvable en occas
Nissan , introuvable en occas
Wv ou Audi , y en a plein les casses pour 40 balles le jeu et la deusth qualité
Message au propriétaire de Audi A4 , Vend la vite !!
le train arrière est une horreur en conception , l'ingénieur devait se droguer ou des gros soucis dans sa tête

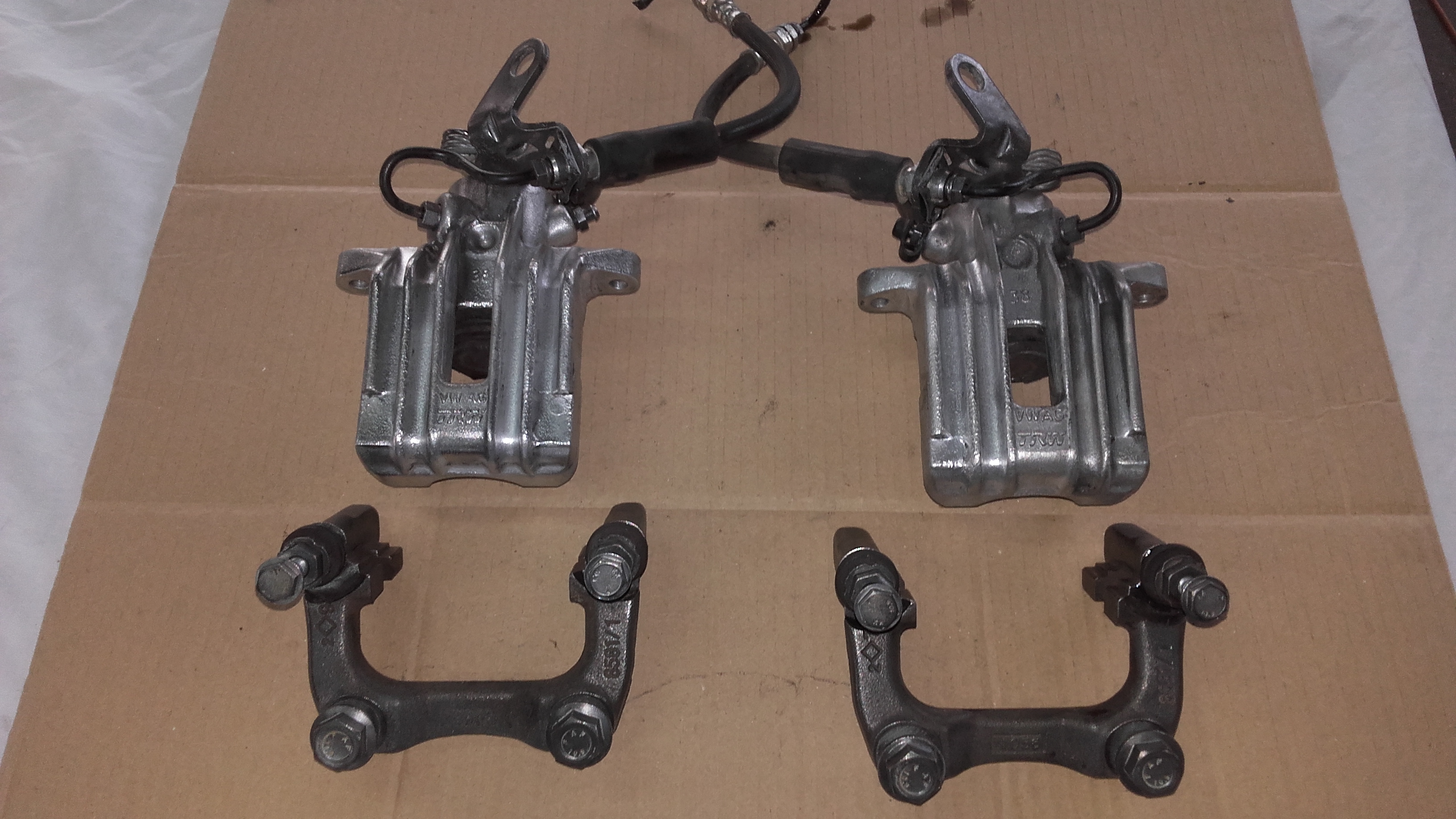

Les étriers avant nettoyage

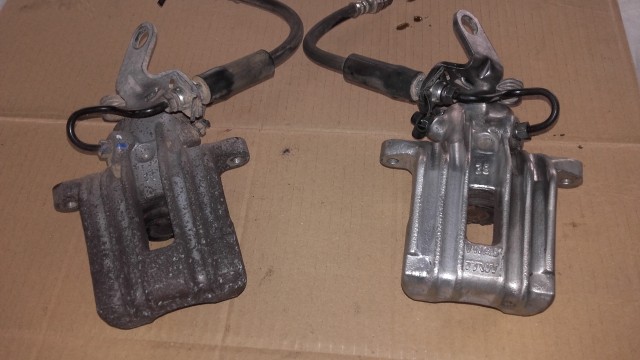

Après et changement cache poussière

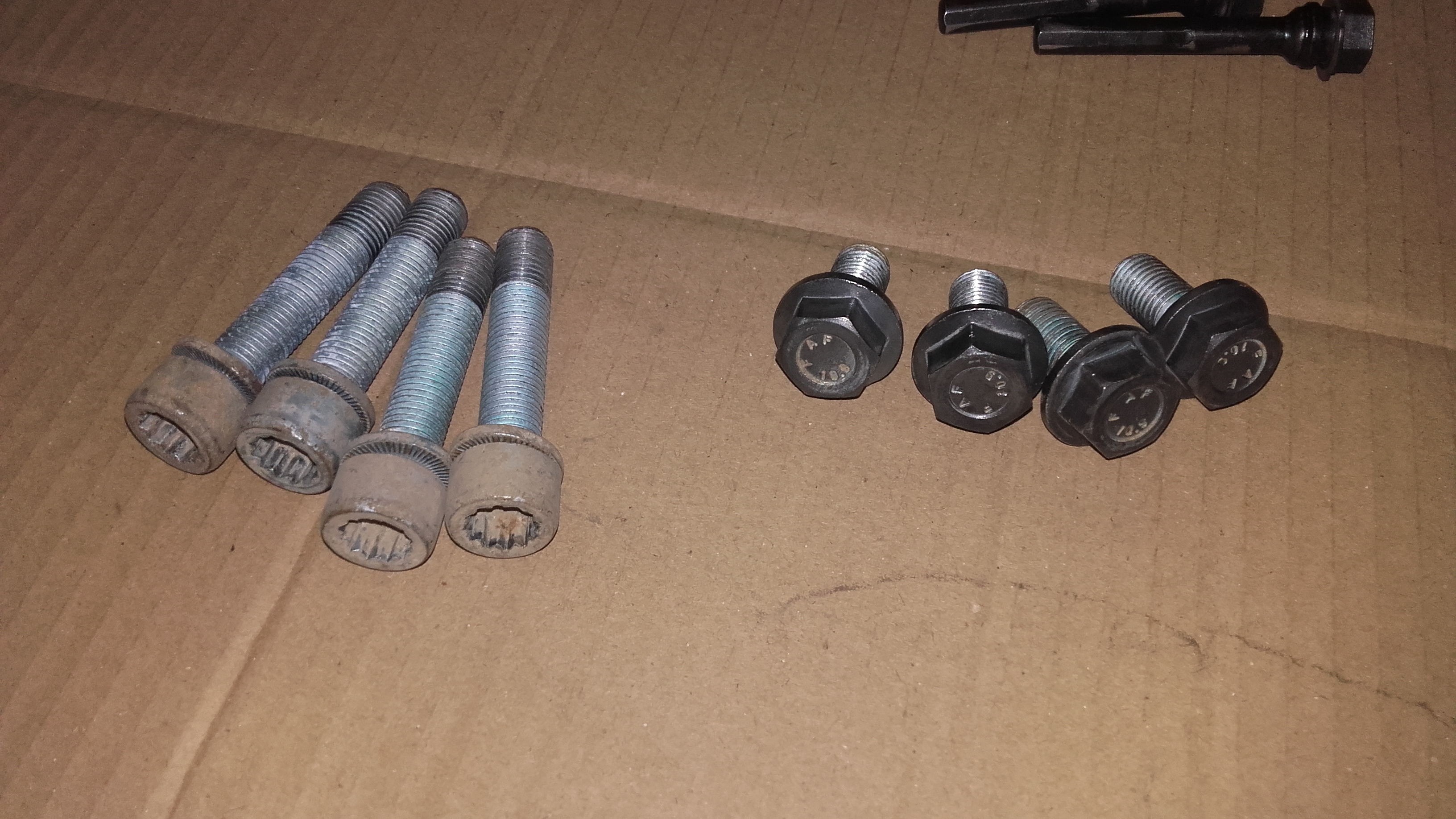

La visserie d'origine
Ceux de gauche servent à fixer le support d'étrier sur le moyeu et ceux de droite du support de moyeu au bras de suspension , tout le monde arrive à suivre
Les plus longs eux ils virent , les courts sont du bon diamètre , même résistance et pil poil à la longueur pour fixer le support d'étrier à la platine que je vais taillé dans de l'acier de 10 mm

La suite ce soir , si vous êtes sage

[martini]

Je suis sage

[teknis]

Moi aussi !!
Bon, je sors les chips et le coca et j'attend la suite !

[maclauriver]

Sa devient intéressant, j'attends le montage de la bride de fixation de l'étrier......

Vivement ce soir....

[teknis]

Sa devient intéressant, j'attends le montage de la bride de fixation de l'étrier......

C'est ce qui me pose problème...
La seule solution c'est de découper la flasque qui tient le système de frein (garnitures, ressorts, câble, etc...) car son épaisseur participe au réglage de la précontrainte des roulements !
Le top étant bien sur de connaitre l'épaisseur (en neuf..) de cette tôle pour en acheter un morceau et donc éviter de découper ces flasques qui en plus ne se vendent plus en neuf...
Pour ce qui est de la fixation de la bride "support d'étrier", elle est vissée et tenue par les 3 taraudages (sur 4) qui se trouvent en haut de la trompette.

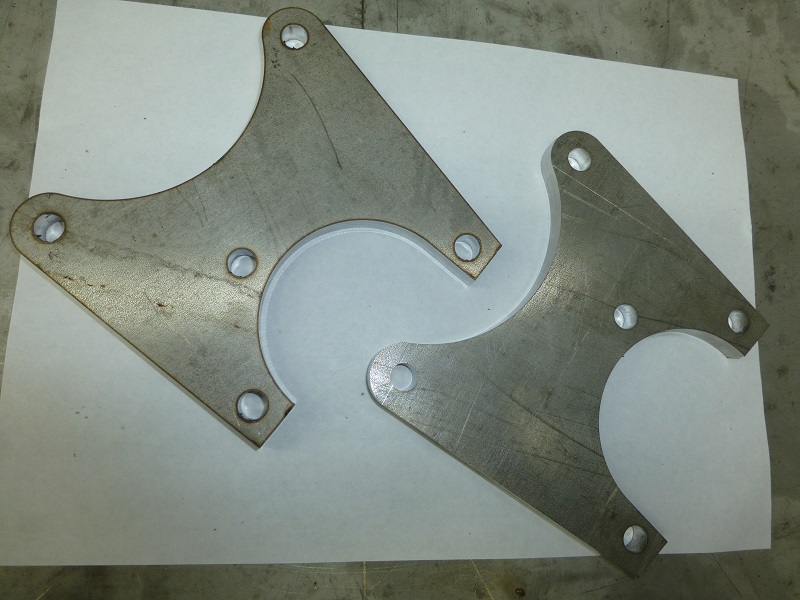

Voici celles que j'ai pour un futur montage(inox 304L) :

[Scalou&Stéphie]

Je vois que ça cogite ici

Teknis , c'est pas la meilleure solution que de couper la flasque !!
Suivant l'année de fabrication et la largeur du pont , l'épaisseur est passée de 1,75 mm a 2 mm

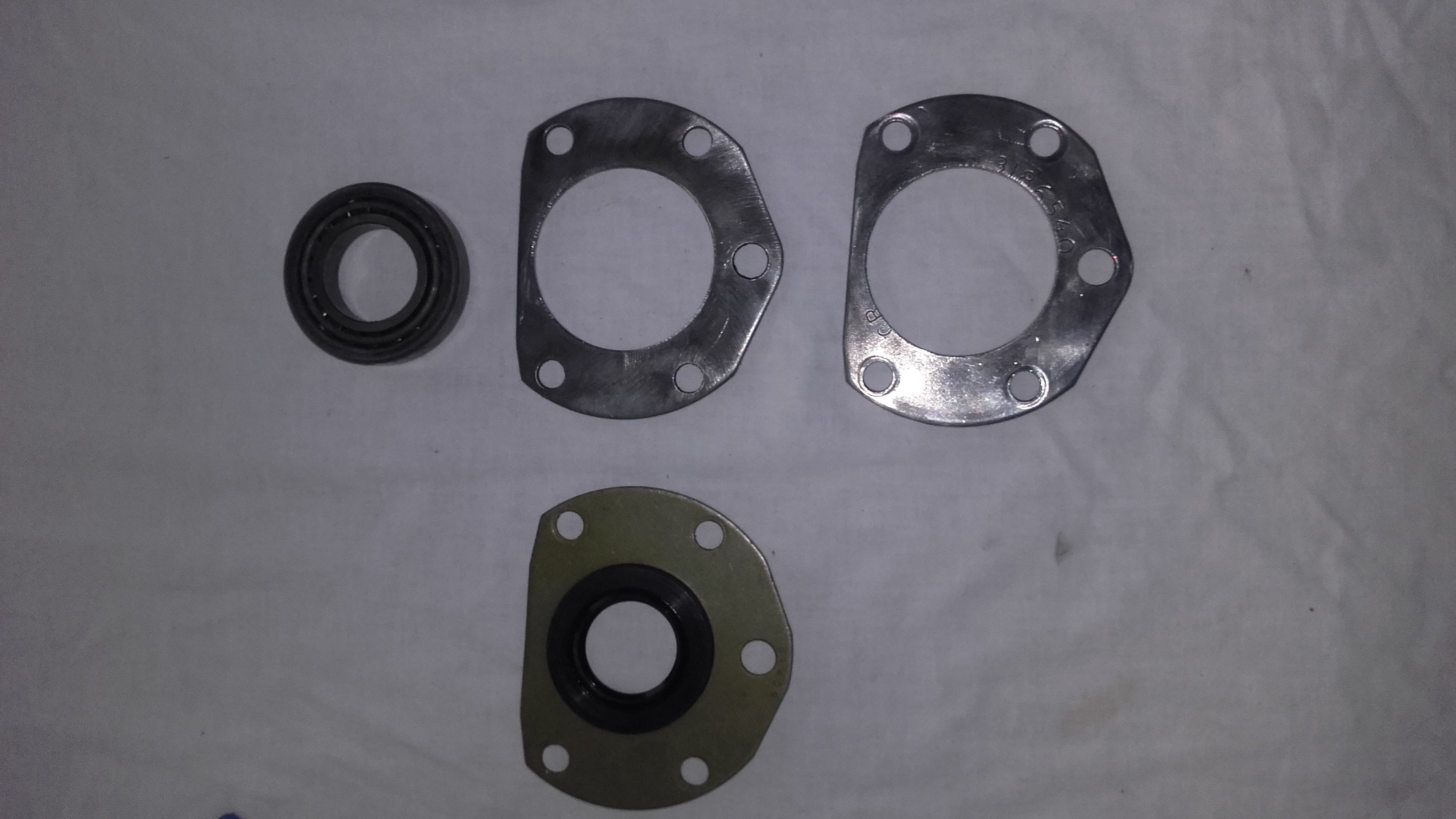

Et qu'est-ce qui fait 2 mm d'épaisseur et qui est déjà sur le pont ????

Allez , je vous le dit

Yapluka passer à 66 mm au centre et basta

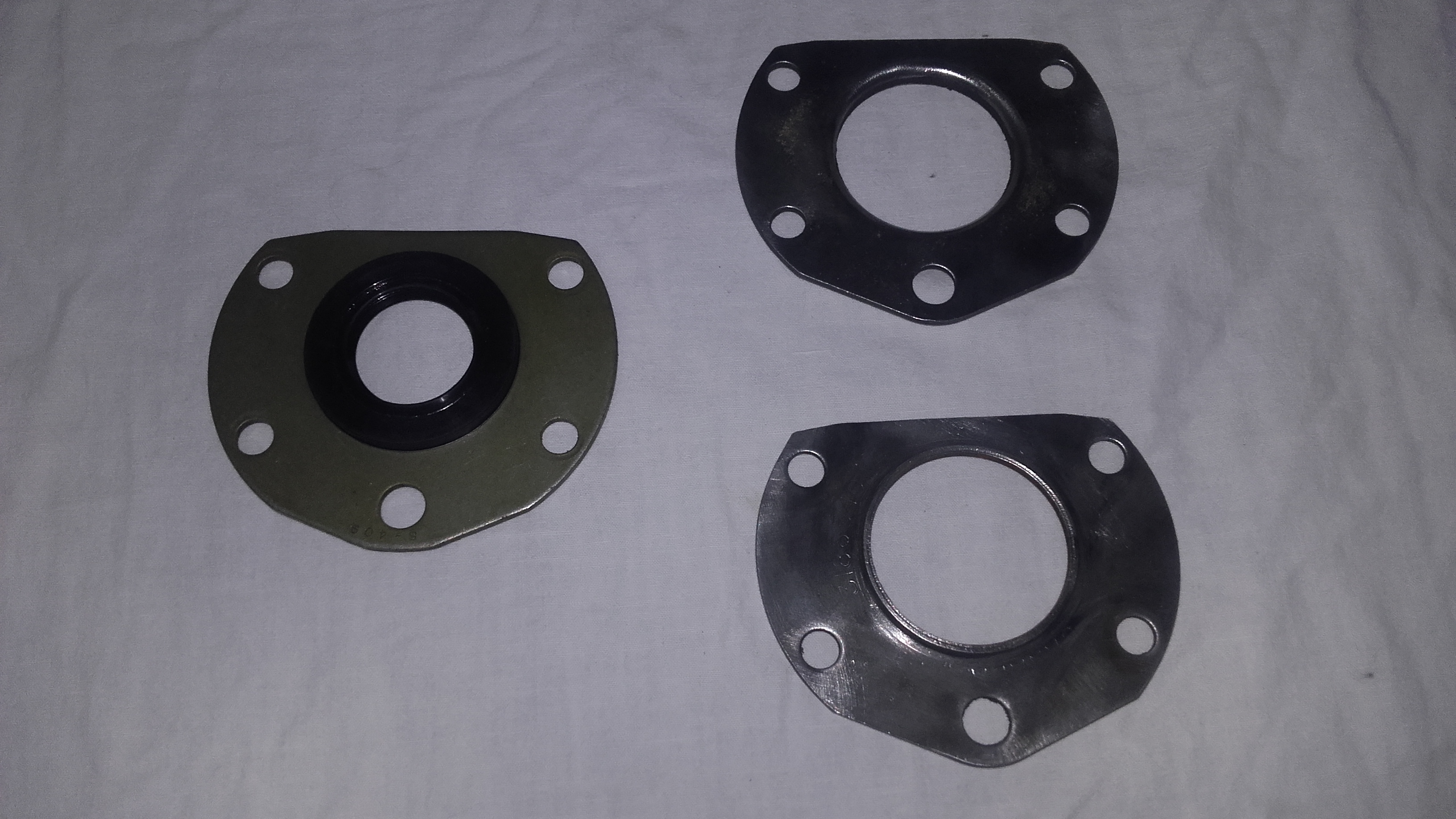

Voilà pourquoi je garde mes vieilles pièces , ça peut servir

[teknis]

Je te répond sur ton post pour ce qui est des étriers de frein à savoir si ils se vendaient en neuf.
Oui, et la référence est :
Chez Raybestos : Rèf OEM: RC3131 / RWC3131
Chez Cardone : côté passager :19-1220/19B1220
Côté conduc : 19-1221 ou 19B1221
Chez Wagner : CR 119980

[Scalou&Stéphie]

Un autre problème à soulever , et il est lourd
Pour la précontrainte du roulement , il faut serrer à combien de kg /m ???
Vous allez vite comprendre après votre réponse ....
J'attends !




Assistant bière !!!!



À beh non , j'en ai pas

[teknis]

Suivant l'année de fabrication et la largeur du pont , l'épaisseur est passée de 1,75 mm a 2 mm
Et qu'est-ce qui fait 2 mm d'épaisseur et qui est déjà sur le pont ????

Cool, plus qu'à trouver de la tôle en ...1,75mm.
Et ça fait combien en pouce ?

[teknis]

C'est pas en Nm mais en 10ème.
Il faut laisser un jeu compris entre 10 et 20/10ème

[Scalou&Stéphie]

Suivant l'année de fabrication et la largeur du pont , l'épaisseur est passée de 1,75 mm a 2 mm
Et qu'est-ce qui fait 2 mm d'épaisseur et qui est déjà sur le pont ????

Cool, plus qu'à trouver de la tôle en ...1,75mm.
Et ça fait combien en pouce ?

Tu veux mes lunettes ?
J'ai posté la solution juste au dessus

[Scalou&Stéphie]

C'est pas en Nm mais en 10ème.
Il faut laisser un jeu compris entre 10 et 20/10ème

D'accord avec toi
Mais cette mesure , tu l'obtient en serrant les 4 boulons au couple préconiser
Et le couple de serrage est de ??

[teknis]

??? Je donne ma langue au chat...

[Scalou&Stéphie]

??? Je donne ma langue au chat...

5 daNm !
Et c'est là le problème ,. Si la bride à fabriquer est juste serrer à 5 daNm , j'ai bien peur qu'à la longue , ça bougera
Et si on serre à plus , 10 daNm comme la plupart des supports d'étrier ,. Le par huile , la plaque avec le joint vont se déformer

[teknis]

5 DaNm + du frein filet bleu sur le filetage des vis
