AU SECOURS - branchement faisceau XJ

[cdamamme]

Bonjour,

J'ai changé le moteur de mon XJ de 89 par un moteur de XJ de 94.
j'ai aussi changé le faisceau électrique par celui du 94 car le mien était pourri.

Certains connecteurs ne sont pas identiques.

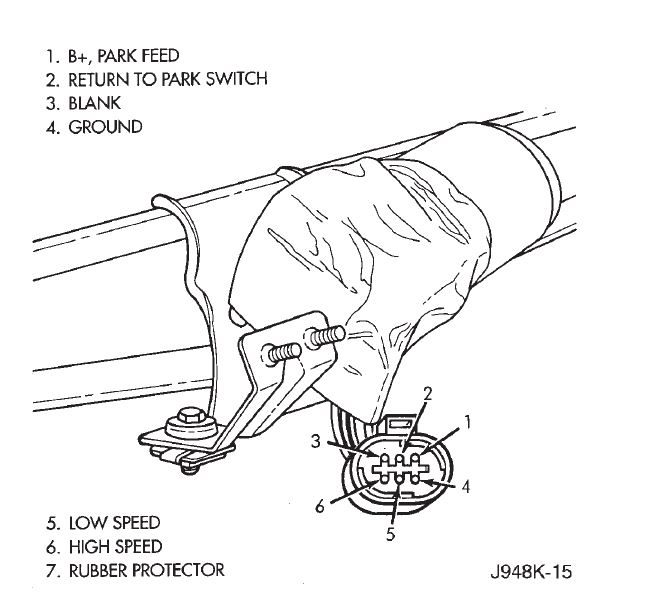

Exemple le connecteur du moteur du lave glace av

Modèle 89 / Modèle 94

Ayant trouver ces 2 schémas, facile de refaire le branchement.

Mais j'ai un gros souci avec les connecteurs qui alimentent les portières et le hayon AR.

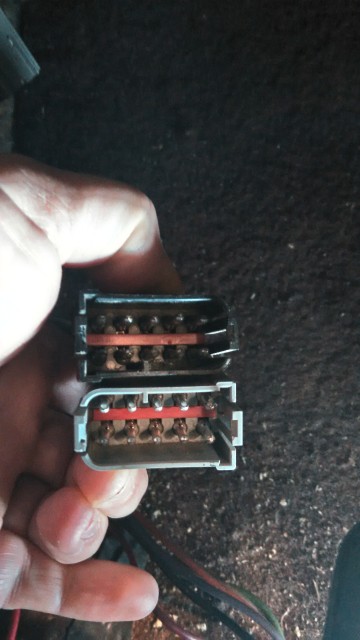

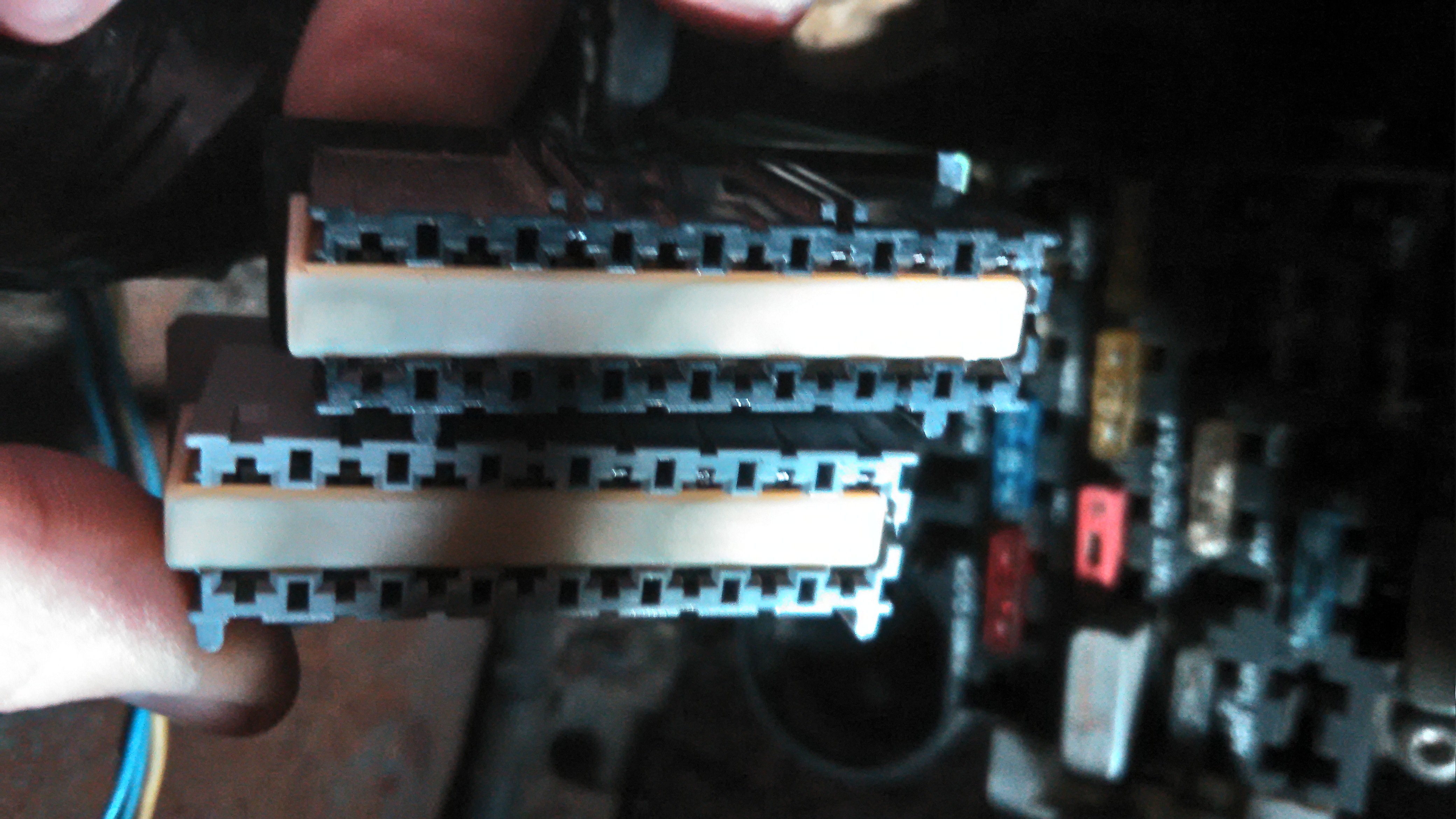

Modèle 89/Modèle 94

Il y a bien un connecteur noir et gris côté conducteur mais ils n'ont pas la même forme

J'ai besoin de votre aide, comment faire ?
Quelqu'un aurait les schémas des deux types de connecteur 89 et 94 ?

Merci d'avance pour votre aide

Cyd

[teknis]

Regarde ici si tu trouves ton bonheur
https://www.jeep-stock.com/content/17-d ... -1984-2001

[cdamamme]

Salut,

Oui j'ai déjà tout les manuels; 89 et 94
Mais impossible de trouver le schéma des 2 types de connecteur

Les schémas que j'ai trouvé pour le moteur essuie glace AV sont simples, mais pour moi les schémas électriques c'est du chinois

Quelqu'un aurai les 2 schémas ?
Merci pour votre aide

Cyd

[-Pierre-]

Tu as bien les parties électriques des manuels ?

[cdamamme]

J'ai plein de manuels, mais je ne trouve pas le schéma des ces 2 connecteurs.

J'ai donc pris ma lampe témoin et j'ai trouvé cela :

Sur le connecteur Noir, j'ai trouvé :
- Antibrouillard AR = marron
- Feu AR = double bleu
- warning = double marron

Reste à trouver:
- essuie glace AR (optionnel car j'ai enlevé le moteur car je compte teinter la lunette AR)
- dégivrage AR (si lunette AR teinté, pas besoin)
- feu stop (il faut que je rebranche le contacteur sur la pédale et que je retrouve son connecteur)
- feu marche AR (mon fil se promène sous le 4X4, il faut que je le rebranche au connecteur dans le compartiment moteur)
- clignotant droit
- clignotant gauche
- plafonnier AR

il y a 11 fils sur mon nouveau connecteur contre 10 sur mon ancien, il va falloir trouver a quoi sert le 11 ième.

Sur le connecteur gris, j'ai trouvé :
- + permanent = jaune alimentation ???
- + permanent = rose alimentation ???
- + après contact = blanc alimentation ???
- HP AR maron/jaune - maron/bleu
- HP AR bleu/rose - bleu/blanc

Pour le reste a voir, mais les couleurs sont presque toutes identiques entre les 2 connecteurs
il y aussi 11 fils sur mon nouveau connecteur contre 10 sur mon ancien, il va falloir trouver a quoi sert le 11 ième.

Cyd
